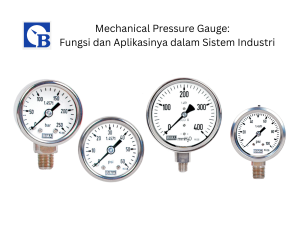

Mechanical Pressure Gauge: Fungsi dan Aplikasinya dalam Sistem Industri
Pressuregaugebima.com – Pengukuran tekanan merupakan aspek utama dalam berbagai sistem industri, mulai dari energi, manufaktur, makanan-minuman, hingga transportasi. Kegagalan dalam memantau tekanan dapat menimbulkan kerugian besar, baik dari sisi keselamatan maupun efisiensi. Mechanical pressure gauge menjadi pilihan utama di banyak sektor karena konstruksinya sederhana, tidak memerlukan catu daya, serta terbukti tangguh dalam kondisi lingkungan ekstrem. Artikel ini akan membahas secara mendalam fungsi utama mechanical pressure gauge serta aplikasinya dalam berbagai sistem industri.
Konsep Dasar Mechanical Pressure Gauge
Mechanical Pressure Gauge adalah alat ukur yang digunakan untuk mengetahui besarnya tekanan fluida, baik gas maupun cairan, dengan cara sederhana tanpa memerlukan sumber listrik. Konsep dasarnya berangkat dari pengertian tekanan itu sendiri, yaitu gaya yang bekerja pada suatu luas permukaan. Ketika fluida menekan dinding atau permukaan tertentu, gaya yang ditimbulkan dapat dideteksi dan diubah menjadi gerakan mekanis.
Mechanical pressure gauge bekerja berdasarkan prinsip konversi tekanan fluida menjadi deformasi elastis pada elemen sensitif, seperti Bourdon tube, diafragma, atau bellows. Deformasi atau terjadinya perubahan bentuk pada elemen elastis akibat tekanan fluida yang masuk ini kemudian akan diperbesar melalui mekanisme tuas, roda gigi, dan pegas hingga dapat menggerakkan jarum penunjuk pada dial.
- Bourdon tube: tabung berbentuk C/spiral yang melurus akibat tekanan internal.
- Diafragma: membran tipis yang melengkung karena perbedaan tekanan.
- Bellows: tabung bergelombang yang mengembang atau mengerut sebanding dengan tekanan.
Secara sederhana, prinsip kerja pressure gauge mekanis adalah mengubah energi tekanan fluida menjadi energi mekanis berupa perpindahan. Perpindahan inilah yang kemudian dikonversi menjadi informasi visual berupa angka pada dial. Konsep ini menjadikan pressure gauge mekanis sebagai alat ukur yang praktis, tahan lama, dan tetap dapat diandalkan meskipun digunakan di lingkungan kerja yang keras, seperti pabrik, instalasi minyak dan gas, maupun sistem hidrolik.
Fungsi Mechanical Pressure Gauge
1. Menjaga Keselamatan Sistem
Tekanan berlebih (overpressure) dapat menimbulkan kebocoran, kerusakan pipa, bahkan ledakan. Mechanical pressure gauge memberikan indikasi langsung, memungkinkan operator segera mengambil tindakan pencegahan.
2. Mengontrol Kualitas Proses
Dalam industri manufaktur, tekanan seringkali menjadi parameter kunci. Tekanan harus dijaga konstan dan stabil. Jika tekanan terindikasi melebihi batas aman, operator dapat segera mengambil tindakan pencegahan.
3. Mencegah Kerusakan Peralatan
Mesin yang beroperasi pada tekanan di luar batas akan cepat aus. Gauge membantu menjaga tekanan dalam rentang aman, sehingga umur pakai peralatan lebih panjang.
4. Mendukung Pemeliharaan Preventif
Penyimpangan tekanan dapat menjadi tanda awal adanya kebocoran atau kerusakan. Gauge membantu teknisi dengan mendeteksi masalah lebih awal untuk perawatan preventif.
Aplikasi Mechanical Pressure Gauge dalam Sistem Industri
1. Industri Minyak dan Gas
Digunakan untuk memantau tekanan pada pipa distribusi, tangki penyimpanan, dan unit pemrosesan, serta peralatan ekstraksi. Kemampuannya bertahan dalam kondisi ekstrem, menjadikan gauge mekanik tetap dipilih sebagai instrumen utama maupun cadangan.
2. Industri Energi (Boiler dan Kompresor)
Dalam boiler, gauge memastikan tekanan uap tidak melebihi ambang batas. Pada kompresor, gauge digunakan untuk memantau dan menjaga tekanan udara sesuai kapasitas kerja. Kedua aplikasi ini sangat terkait dengan keselamatan kerja.
3. Sistem Hidrolik dan Pneumatik
Pada sistem hidrolik, gauge digunakan untuk mengetahui tekanan cairan, sedangkan pada sistem pneumatic gauge digunakan untuk mengetahui tekanan udara. Gauge membantu memastikan kestabilan keamanan sistem. Kestabilan tekanan sangat penting agar alat berat, mesin pres, atau sistem produksi berfungsi dengan optimal.
4. Industri Makanan dan Farmasi
Di sektor ini, gauge memastikan tekanan sesuai standar sanitasi. Misalnya, dalam proses sterilisasi, pengemasan aseptik, dan sistem vakum. Gauge dipilih karena materialnya dapat disesuaikan dengan standar higienis.
Kelebihan dan Keterbatasan Mechanical Pressure Gauge
Kelebihan:
- Dapat beroperasi di mana saja, cocok digunakan di lokasi terpencil tanpa sumber daya listrik
- Harga lebih ekonomis dibandingkan dengan pressure gauge digital atau sistem pengukuran elektronik lainnya
- Dengan perawatan sederhana, mechanical gauge dapat bertahan bertahun-tahun.
- Mampu bekerja pada kondisi ekstrem bahkan pada suhu tinggi atau lingkungan industri yang keras
Keterbatasan:
- Tidak seakurat pressure gauge digital, terutama untuk pengukuran yang memerlukan presisi tinggi.
- Rentan terhadap getaran dan keausan mekanis.
- Seiring waktu, jarum dapat melenceng dari nilai aktual dan memerlukan kalibrasi berkala.
- Tidak dapat merekam data, mechanical gauge tidak memiliki fitur logging atau penyimpanan data
Kesimpulan
Mechanical pressure gauge sebagai instrumen sederhana yang hingga kini tetap relevan dalam sistem industri. Fungsinya tidak hanya terbatas pada pengukuran tekanan, tetapi juga mendukung keselamatan, kualitas proses, efisiensi energi, umur peralatan, serta pemeliharaan preventif.
Dengan aplikasi yang sangat luas di berbagai sektor industri, mulai dari minyak dan gas, energi, hidrolik-pneumatik, hingga makanan dan farmasi, mechanical pressure gauge membuktikan kemampuannya sebagai instrumen vital yang tak tergantikan. Meskipun memiliki keterbatasan, keandalan, kesederhanaan, dan biaya yang ekonomis menjadikan mechanical pressure gauge tetap menjadi pilihan utama hingga saat ini.
